Membangun jaringan menggunakan Router

Router merupakan suatu perangkat jaringan yang menghubungkan beberapa network,  baik network yang sama maupun network yang berbeda. Bagi anda yang ingin memperdalami dunia IT, pemahaman  terhadap router dan bagaimana membangun jaringan menggunakan router ini wajib anda pahami Karena disetiap perusahaan manapun yang terhubung dengan internet,  biasanya diperusahaan tersebut pasti menggunakan router.  karena banyak sekali kemampuan yang ada pada router dan router itu sendri merupakan perangkat jaringan yang paling cerdas

Contohnya saja jika anda bekerja dalam suatu perusahaan, dan anda diberi tugas oleh bos anda. yaitu membangun  jaringan yang berbeda menjadi satu jaringan,  fungsinya agar kedua jaringan itu bisa saling berkomunikasi walaupun berbeda network..  misalnya jaringan pertama memiliki network address 192.168.0.0/16 sedangkan jaringan kedua memiliki network address 172.16.0.0/24 . nah tugas anda adalah membuat kedua jaringan tersebut bisa saling berkomunikasi.

untuk lebih jelasnya saya akan menjelaskanya menggunakan packet tracer.
packet tracer merupakan aplikasi untuk membuat topologi jaringan, walaupun hanyalah aplikasi, tetapi packet tracer ini benar2 seperti real atau nyata dalam penggunakaan router yang sebenarnya atau perangkat jaringan lainnya.

Jika anda belum memiliki packet tracer, anda  bisa downoad terlebih dahulu.
jika sudah memiliki, silakan buat topologinya seperti kasus diatas.

tambahkan 5 komponen ke workspace, 2PC, 2 switch, dan 1 buah router, gunakan kabel sthraight-Through untuk menghubngkan komputer keswitch, dan switch ke router,  ganti nama pc 0 menjadi cyber4rt dan pc1 menjadi balikita, seperti yang ada pada gambar dibawah ini.

sekarang klik place noot tool yang ada disebelah kanan workspace, lalu beri keterangn ip addressnya pada setiap pc dan router, seperti gambar dibawah ini

sekarang klik PC cyber4rt, pilih desktop -> ip configuration. lalu masukkan

IP Addressnya : 192.168.0.1   , lalu klik tab, secara default subnet mask menjadi 255.255.255.0, karena kita menggunakan prefik 16, ubah menjadi
subnet mask    :  255.255.0.0 .

masukkan juga IP Address pada pc balikita;

IP Address    : 172.16.0.1
subnet mask :  255.255.255.0

setelah itu, klik pada router anda, lalu pilih config - fast ethernet0/0, klik on pada port status. lalu masukkan
IP Address       192.168.0.254 ,
subnet mask    255.255.0.0

lalu pilih fast ethernet0/1, klik on pada port status,  masukkan ipnya
IP Address :    172.16.0.254
subnet mask    255.255.255.0

selain menggunakan menu config, ada cara lain untuk memasukkan ip address router, yaitu dengan menu cli.  nah kalo saya sendiri lebih terbiasa menggunakan menu cli, karena tidak perlu klik sana sini lagi. cukup mengetikkan perintahnya aja :)

jika anda ingin menggunakan cara ini, klik menu cli,  sehingga akan tampil seperit ini

ketikkan perintah berikut:

Router>en
Router#conf t

Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.0.254 255.255.0.0
Router(config-if)#no shut
exit

Router(config)#interface fastEthernet 0/1
Router(config-if)#ip address 172.16.0.254 255.255.255.0
Router(config-if)#no shut

yoha, sekarang coba cek konektifitasnya,
klik pc cyber4rt, pilih desktop - commandprompt
lalu ketikkan :   ping 172.16.0.1    enter

jika menampilkan
request timet out yang berarti gagal terhubung

jangan khwatir, berarti sampe tahap ini anda sudah benar.
perhatikan kembali workspace anda yang terdapat disamping router.
konektivitas antara PC cyber4rt dan balikita dapat dilakukan jika IP gateway telah di assign ditiap PC tersebut. karena Router merupakan perangkat pengubungnya antara LAN cyber4rt dengan LAN balikita, dengan bgitu PC cyber4rt dan PC balikita menganggap Router adalah gatewaynya.

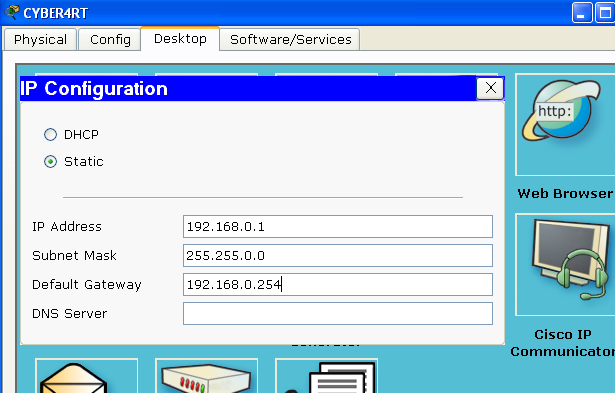

untuk itu klik kembali PC cyber4rt, dan pilih desktop - ip configuration.
lalu isikan default gateway 192.168.0.254

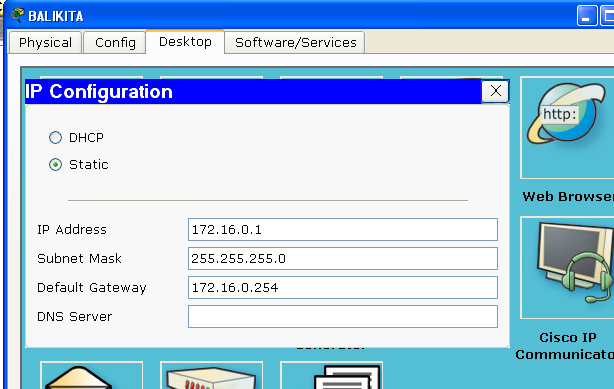

sedangkan untuk PC balikita isikan gatewaynya:  172.16.0.254

setelah itu uji konektvitas anda kembali dengan command prompt,

ketikkan ping 172.16.0.1  , lalu enter

jika mendapat balasan reply, berarti anda telah berhasil :)

dengan begini anda sudah mempunyai dasar dari pembangunan jaringan menggunakan router :)
